Filtro ativo de harmônicos AS3

Menos distorção.
Mais capacidade
para operar.

Cargas eletrônicas podem exigir correntes distorcidas. O filtro ativo AS3 acompanha essas correntes e compensa os harmônicos para melhorar a condição elétrica da sua instalação.

Fale pelo WhatsApp ↗
Filtro ativo AS3 em formato de módulo para painelCarregando representação 3D do filtro AS3
Representação 3D · Arraste para explorar

Você reconhece esses sinais?

A corrente se deforma.
A instalação sente o efeito.

Inversores, retificadores e outras cargas não lineares podem produzir correntes harmônicas. Seus efeitos aparecem nos componentes e na capacidade disponível da instalação.

Ilustração de conexão elétrica com sinais de aquecimento
Ilustração
01

Aquecimento recorrente

Cabos e transformadores aquecem. A parcela harmônica pode acrescentar perdas ao sistema.

Ilustração de componente eletrônico danificado
Ilustração
02

Perturbações na operação

Desarmes e falhas pedem investigação da condição elétrica e de outras possíveis causas.

Ilustração de motores e bombas industriais
Ilustração
03

Capacidade comprometida

Corrente adicional ocupa cabos, transformadores e alimentação sem atender à potência útil da carga.

Esses sinais orientam o diagnóstico. Sozinhos, não confirmam a presença de harmônicos.

Veja a compensação acontecer

A carga distorce.
O filtro compensa.

Explore o caminho da corrente: da medição à compensação no ponto de conexão.

AS3

1 / Medir

O sensor revela
a corrente da carga.

A forma de onda inclui a componente fundamental e as correntes harmônicas. O controle do filtro usa a medição para identificar o que precisa compensar.

RedeInversorCarga não linearSensor de correnteFiltro AS3CompensaçãoConexão em paralelo · esquema conceitual

Corrente da carga + compensação = corrente na rede

Compensação desligada nesta etapa

Corrente exigida pela cargaInclui a parcela harmônica
Corrente · escala relativaTempo →
Corrente de compensaçãoParcela com sinal oposto
Corrente · escala relativaTempo →
Corrente vista pela redeResultado no ponto de conexão
Corrente · escala relativaTempo →

Linha tracejada: componente fundamental de referência.

Simulação conceitual, sem valores de desempenho do produto. As três curvas usam a mesma escala. A forma de onda real depende da carga e do dimensionamento.

Entenda o que está nas curvas +

A fundamental é a componente na frequência da rede. Os harmônicos são componentes em múltiplos dessa frequência. Aqui, a demonstração combina a fundamental com a 5ª e a 7ª ordem.

O filtro gera uma corrente que se opõe às componentes selecionadas. A soma no barramento reduz sua presença na alimentação. O exemplo mantém uma parcela residual; não representa eliminação total ou resultado garantido.

A corrente de compensação está representada no mesmo sentido de referência da corrente da rede. A linha tracejada serve para comparação de forma, sem atribuir corrente absoluta à instalação.

Eletrônica de potência.
Controle pela medição.

Sensores de corrente, controle digital e conversão eletrônica trabalham juntos para acompanhar a carga. O filtro se conecta em paralelo: a corrente total da instalação não atravessa o módulo.

Aplicação no sistema

O ponto certo.
A capacidade necessária.

O filtro pode atender um grupo de cargas ou um quadro, conforme o diagnóstico. A posição dos sensores e a integração ao sistema são parte do projeto.

  • Dimensionamento pela corrente de compensação, em ampères.
  • Compatibilidade com tensão, fases e neutro do sistema.
  • Proteção, cabeamento, ventilação e acesso para manutenção.
  • Configuração do controle e verificação no comissionamento.
Fale pelo WhatsApp ↗

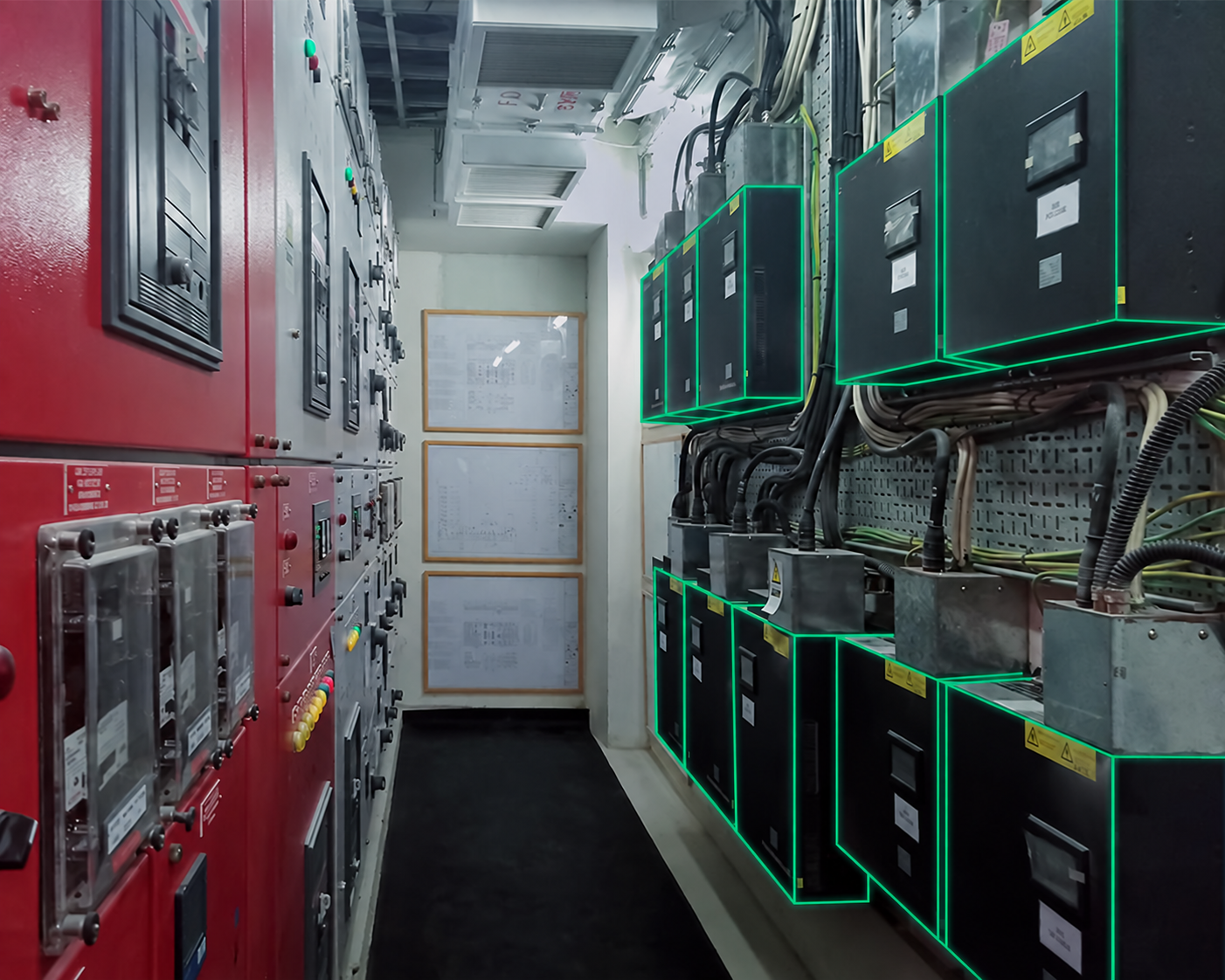

Filtros ativos instalados em aplicação industrial integrada pela AS3, sem identificação do cliente

Linha de filtros ativos AS3

Do circuito ao quadro.
Uma seleção feita para a carga.

Módulos compactos e soluções para integração em painel. A AS3 define o conjunto a partir da medição e das condições da instalação.

Módulos compactos

Para espaço limitado
e cargas localizadas.

Configurações de menor capacidade para integração próxima ao circuito ou ao grupo de cargas que precisa de compensação.

Módulos para painel

Para quadros
e grupos de cargas.

Seleção da corrente de compensação e da montagem conforme o perfil harmônico, a infraestrutura e a reserva do projeto.

Integração modular

Para a necessidade
de hoje e a expansão.

Combinação de módulos compatíveis, coordenação de medição e controle e expansão prevista pelo estudo da instalação.

O que entra na especificação técnica +
Capacidade
Corrente de compensação em A, com margem definida pelo perfil de carga.
Sistema elétrico
Tensão, frequência, número de fases e configuração com ou sem neutro.
Medição e controle
Transformadores de corrente, posição, relação, sentido e parametrização.
Montagem
Dimensões, espaço, dissipação, grau de proteção e acesso do conjunto escolhido.
Critério de aceitação
Distorção e correntes no ponto acordado, com a carga em condições representativas.

Engenharia e integração AS3 · Mineração

Filtragem e proteção.
Uma resposta para o sistema.

Aplicação de qualidade de energia em uma operação do setor de mineração.

Painel da aplicação real de filtragem ativa integrada pela AS3, sem identificação do cliente

O problema

Cargas eletrônicas provocavam distúrbios que afetavam a operação, com aquecimento, ruídos em transformadores e falhas em componentes.

A aplicação

A AS3 analisou a condição elétrica e integrou filtros ativos de harmônicos à proteção contra surtos e transientes, coordenando a atuação no sistema existente.

A verificação

Durante o comissionamento, as leituras mostraram redução da distorção harmônica de corrente e melhora da forma de onda na alimentação.

Converse com a AS3 ↗

Onde aplicar

Onde a eletrônica
faz a operação acontecer.

Cargas não lineares estão presentes em diferentes segmentos. O contexto define como medir, integrar e acompanhar.

Imagem de contexto de Indústrias; não representa este case

Indústrias

Inversores, retificadores, máquinas e linhas de produção.

Imagem de contexto de Saneamento e infraestrutura; não representa este case

Saneamento e infraestrutura

Acionamentos de bombas, automação e sistemas com cargas eletrônicas.

Imagem de contexto de Building; não representa este case

Building

UPS, elevadores, iluminação eletrônica e climatização.

Engenharia AS3 na aplicação

Medir a instalação.
Integrar o filtro.
Verificar a atuação.

  1. 01

    Entendemos a condição elétrica.

    Perfil de carga, correntes harmônicas e infraestrutura no ponto de avaliação.

  2. 02

    Dimensionamos e integramos.

    Capacidade, medição, proteção e montagem compatíveis com o sistema existente.

  3. 03

    Comparamos em campo.

    Comissionamento e comparação antes/depois no mesmo ponto, em condições equivalentes.

Antes de decidir

O que você precisa saber para avaliar a aplicação.

O filtro atua na tensão ou na corrente?

O filtro injeta corrente compensadora. Sua atuação reduz a parcela harmônica que circula na alimentação. O efeito sobre a distorção de tensão depende também da impedância e das condições da rede.

Pode ser usado com inversores de frequência?

Sim. Inversores e retificadores são aplicações típicas de cargas não lineares. O projeto considera o perfil harmônico, a operação simultânea, a tensão e o ponto de instalação.

A capacidade do filtro é igual à corrente da carga?

Não. O dimensionamento considera a corrente de compensação necessária, em ampères, e a reserva definida no projeto. Não basta selecionar o filtro pela corrente total do quadro.

Qual distorção de corrente será alcançada?

O resultado depende da carga, da capacidade instalada, da configuração e do ponto de medição. A AS3 define os critérios de verificação com sua equipe e compara medições em condições representativas.

Também corrige fator de potência e desequilíbrio?

Alguns modelos permitem funções adicionais. Elas compartilham a capacidade disponível e exigem a definição de prioridades. A seleção deve considerar qual fenômeno precisa ser tratado primeiro.

Pode operar com um banco de capacitores existente?

A integração pode ser possível. É necessário avaliar a configuração, a impedância e o risco de ressonância antes de definir a solução.

Substitui o supressor de surtos?

Não. Filtragem ativa trata correntes harmônicas; supressão de surtos limita distúrbios rápidos de tensão. As duas funções podem ser coordenadas no mesmo sistema.

O que enviar na primeira conversa?

Envie a tensão do sistema, as principais cargas, o diagrama disponível, o espaço no painel e os registros de corrente e distorção. Se não houver medições, a AS3 orienta o diagnóstico.
